Von der Punktwolke zum Geländemodell: Warum Rohdaten allein keinen Wert haben

Mittels LiDAR-Scans oder Photogrammetrie sind wir heute in der Lage, hochdetaillierte 3D-Punktwolken zu erzeugen, die unsere Umgebung digital und detailgetreu abbilden.

Doch so beeindruckend diese georeferenzierten 3D-Repräsentationen auf den ersten Blick auch aussehen mögen: Eine rohe Punktwolke ist für die direkte Planung zunächst noch nicht nutzbar.

Kunden im Bereich Solar, Bauwesen oder Energieplanung benötigen in der Regel kein massives, unstrukturiertes Datenkonglomerat. Sie benötigen ein präzises, sauberes und ressourcenschonendes digitales Geländemodell (DGM) – und vielleicht noch spezifische extrahierte Objekte wie Vegetation oder Bebauung.

In diesem Artikel beleuchten wir, wie sich Punktwolken bearbeiten lassen, wie der Weg von der Roh-Punktwolke zum fertigen Geländemodell aussieht und warum fachgerechte Prozessierung und Qualitätskontrolle entscheidend sind.

Die Voraussetzung: Eine saubere Basis

Um überhaupt mit der Auswertung beginnen zu können, setzen wir in diesem Artikel voraus, dass die Punktwolke fachgerecht erstellt wurde. Das bedeutet: Die Georeferenzierung ist durch eine exakte Trajektorienberechnung (z. B. mit Streifenausgleich) gegeben und wurde durch unabhängige Prüfpunkte (Checkpunkte – nicht zu verwechseln mit den Passpunkten zur Referenzierung) verifiziert. Die Wolke sitzt also geometrisch exakt dort, wo sie hingehört.

Doch warum können wir diese Daten nun nicht einfach direkt ins CAD-Programm laden? Dafür gibt es zwei Hauptgründe:

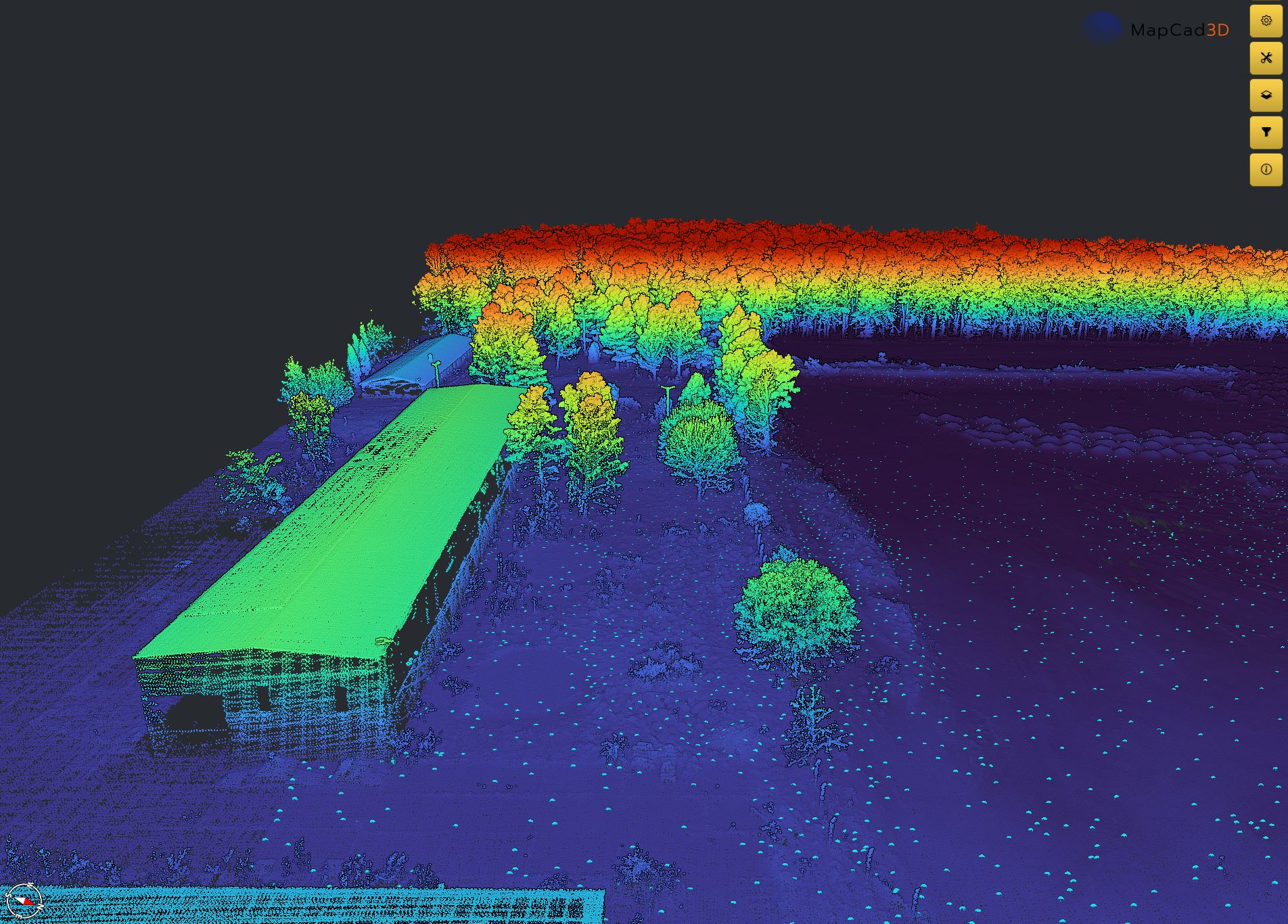

• Fehlende Semantik: Die unklassifizierte Punktwolke enthält alle erfassten Punkte (Boden, Bäume, Häuser, Autos). Das System weiß noch nicht, welcher Punkt zum natürlichen Gelände gehört und welcher nicht.
• Datenvolumen: Punktwolken sind schlichtweg zu groß. Jedes gängige CAD-Programm würde bei Millionen oder Milliarden von Punkten kapitulieren. Wir müssen am Ende mit handhabbaren Dateigrößen arbeiten.

Der Weg zum DGM besteht daher aus essenziellen Verarbeitungsschritten, der richtigen Formatierung und einer strengen Endkontrolle.

Schritt 1: Die Bodenklassifizierung (Ground Classification)

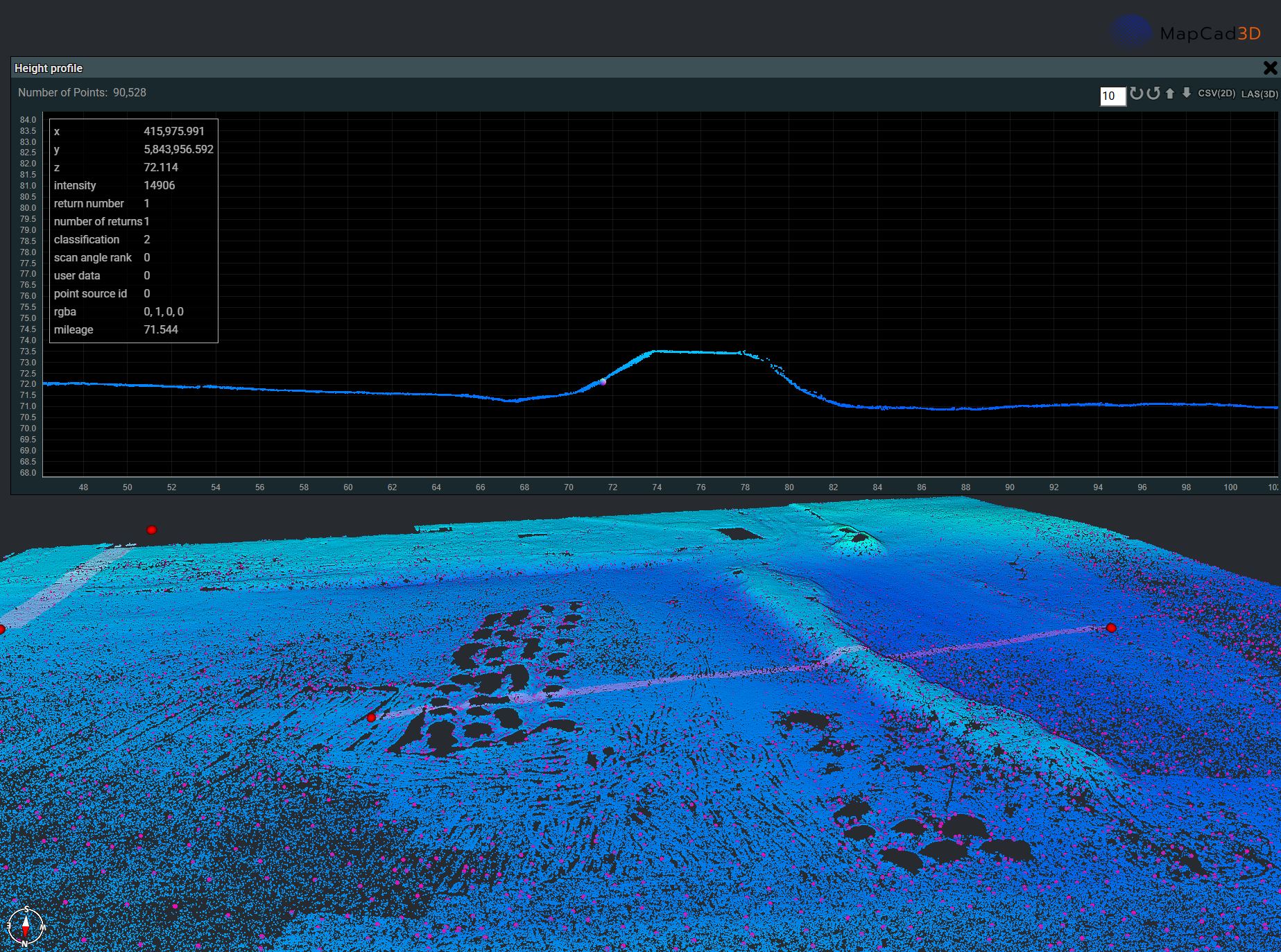

Da wir für ein Geländemodell ausschließlich die Bodenpunkte benötigen, muss alles andere rigoros herausgefiltert werden. Hierfür kommen verschiedene Klassifizierungsalgorithmen zum Einsatz.

Die meisten dieser Algorithmen basieren auf geometrischen Parametern. Sie analysieren die Steigung des Geländes innerhalb einer bestimmten Distanz. Ein einfaches Beispiel: Steigt die Höhe der Punkte innerhalb eines Zentimeters plötzlich um drei Meter an, erkennt der Algorithmus hier eine Hauswand und klassifiziert diese Punkte als „Nicht-Boden“.

Die Herausforderung:

Besonders anspruchsvoll wird dieser Prozess in steilen Hanglagen. Durch den natürlichen starken Gradienten neigen Algorithmen dazu, tatsächliche Bodenpunkte fälschlicherweise als Objekte zu identifizieren und zu entfernen.

Deshalb ist die visuelle Kontrolle bei MapCad3D ein fester Bestandteil der Aufbereitung. Wir prüfen, ob wirklich alle Objekte entfernt wurden, die nicht zum Gelände gehören, und – noch wichtiger –, ob die echte Topografie erhalten geblieben ist. Oft müssen wir verschiedene Einstellungen und Parameter iterativ testen, um das bestmögliche Ergebnis für das spezifische Projekt zu erzielen.

Schritt 2: Höhenfilterung (Tiefpassfilter)

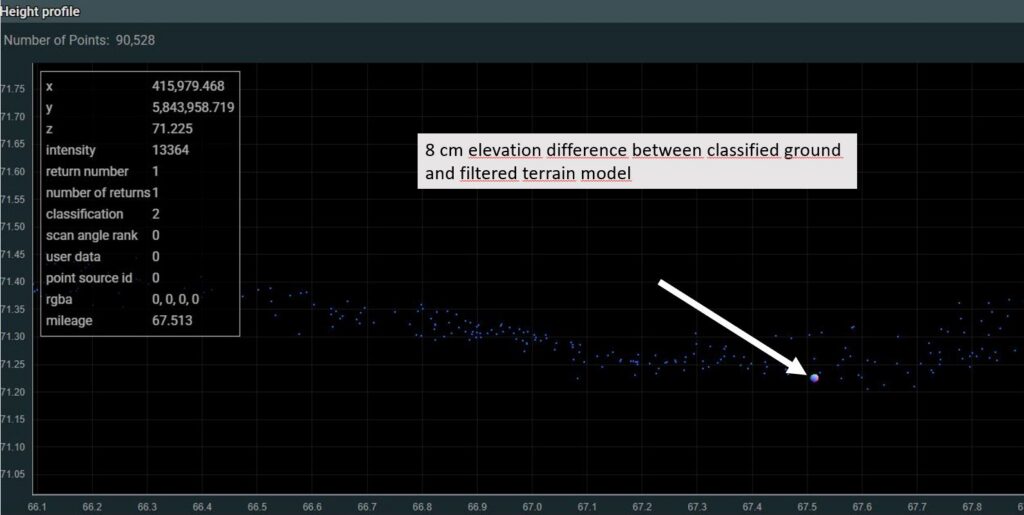

Auch nach der besten Bodenklassifizierung ist die Arbeit noch nicht getan. In der Regel befinden sich im klassifizierten Boden immer noch Reste von niedriger Vegetation wie hohes Gras oder Buschwerk. Die generellen Boden-Algorithmen sind nicht fein genug, um diese restlos zu entfernen.

Um diese störenden Rest-Punkte zu bereinigen, wenden wir einen Tiefpassfilter (Low-Pass Filter) an. Dieser arbeitet im Wesentlichen mit zwei Parametern:

• Fenstergröße: Die Größe des Bereichs, der analysiert wird.
• Perzentilhöhe: Bestimmt, welcher Höhenwert innerhalb des Fensters als tatsächlicher Boden angenommen wird.

Je nachdem, wie das Gelände und die lokale Vegetation beschaffen sind, passen wir diese Parameter feinjustiert an. Ziel ist es, die Grasnarbe quasi „herauszurechnen“ und die bestmögliche Repräsentation des nackten Erdbodens zu erhalten.

Schritt 3: Intelligente Datenreduktion (Ausdünnung)

Um das massive Datenvolumen der gefilterten Bodenpunkte auf eine CAD-taugliche Größe zu reduzieren, wäre es ein Fehler, einfach ein gleichmäßiges Raster (Grid) über die Fläche zu legen. Das Resultat: In flachen Bereichen hätten wir zu viele unnötige Punkte, in steilen oder kantigen Bereichen würden wichtige Details fehlen.

Stattdessen nutzen wir intelligente, adaptive Ausdünnungsalgorithmen. Diese belassen nur so viele Punkte im Datensatz, wie für die präzise geometrische Repräsentation des Geländes erforderlich sind.

Das Endprodukt: Bereitstellung in praxisnahen Formaten

Sind die Daten sauber klassifiziert, gefiltert und ausgedünnt, überführen wir sie in das finale Geländemodell. Dabei ist es entscheidend, dass der Anwender (z. B. der Planer im CAD-Büro) sofort und ohne weitere Konvertierungen mit den Daten arbeiten kann.

Je nach Anforderungsprofil und eingesetzter Softwarelandschaft bieten sich verschiedene standardisierte und optionale Datenexporte an:

1. Standard-Export: DWG mit Geländepunkten

In der Standardausführung werden die aufbereiteten Daten als vektorbasierte DWG-Datei übergeben. Diese Datei enthält die rohen, aber bereits gefilterten Geländepunkte. Der übliche Workflow sieht vor, dass der Kunde diese Punkte in eine entsprechende Softwareumgebung (wie beispielsweise Autodesk Civil 3D) importiert, um dort eigenständig die Vermaschung vorzunehmen und ein TIN (Triangulated Irregular Network) zu generieren.

2. Auf Kundenwunsch: LandXML inklusive Vermaschung und Bruchkanten

Sollte eine direkt weiterverarbeitbare Vermaschung bevorzugt werden, kann diese von uns im Vorfeld erstellt und als LandXML exportiert werden. Dieses Format bietet einen entscheidenden Vorteil bei anspruchsvoller Topografie:

• Integration von Bruchkanten: Wo das Gelände es notwendig macht – etwa an den Sohlen von Entwässerungsgräben oder an Böschungskanten – können gezielt Bruchkanten in das Modell eingefügt werden.
• Vorteil: Die Bruchkanten verhindern ein Verschleifen der Kanten durch die Triangulierung und unterstützen so eine saubere, realitätsnahe Modellierung von Geländesprüngen.

3. Höhenlinien (Isohypsen / Konturlinien) in Wunschintervallen

Wir generieren klassische Höhenlinien exakt in den Intervallen, die der Kunde für sein spezifisches Projekt wünscht (z. B. alle 25 cm, 50 cm oder 1 Meter). Der Export von Höhenlinien eignet sich primär für die Visualisierung und Übersichtsdarstellung eines Geländes. Diese vektorisierten Linien sind ressourcenschonend und lassen sich als Standard-Planungsgrundlage in jedes CAD-System einlesen.

Wichtiger Hinweis: Für präzise ingenieurs- oder tiefbautechnische Berechnungen sind sie jedoch weniger zu empfehlen. Bei der Generierung von Höhenlinien wird zwischen den ohnehin schon gefilterten Geländepunkten eine erneute Interpolation vorgenommen. Dieser Prozess kann zusätzliche Unschärfen in das Modell bringen, die bei präzisen Volumen- oder Neigungsberechnungen störend wirken können.

4. Rasterdaten: GeoTIFF

Neben den Vektorformaten ist der Export der Höhendaten auch als hochauflösende, georeferenzierte Rasterdatei im Format GeoTIFF möglich. Hierbei speichert jeder Pixel der Bilddatei einen zugeordneten Höhenwert. Rasterdaten eignen sich gut für GIS-gestützte, flächige Auswertungen, Solarsimulationen (z. B. für Schattenwurf und Neigungsanalysen) und als Grundlage für detaillierte Massenermittlungen.

Das A und O: Qualitätskontrolle und Verifizierung

Jede Berechnung und jede Filterung ist nicht belastbar, wenn sie am Ende nicht unabhängig validiert wird. Die Kontrolle des fertigen Geländemodells ist der wichtigste Schritt in unserem Workflow.

Diese Verifizierung setzt voraus, dass bei der Befliegung genügend unabhängige Checkpunkte (Prüfpunkte) terrestrisch aufgemessen wurden. Diese Punkte dürfen explizit nicht identisch sein mit den Kontrollpunkten/Passplatten, die für die Georeferenzierung der Drohnendaten verwendet wurden! Zudem müssen diese Checkpunkte repräsentativ über verschiedene Vegetationsarten und Geländeneigungen verteilt sein.

Das finale Ergebnis unserer Qualitätssicherung ist der Point-to-Surface-Report.

In diesem Bericht vergleichen wir die berechneten Höhen unseres Geländemodells (z. B. im GeoTIFF) exakt mit den vor Ort gemessenen Höhen der terrestrischen Checkpunkte.

Dieser Report erfüllt für uns und unsere Kunden zwei elementare Funktionen:

• Er erlaubt es uns intern, die beste Filterkombination aus den vorherigen Schritten objektiv auszuwählen.
• Er ist der nachvollziehbare Nachweis für den Kunden, wie präzise und maßhaltig das gelieferte Modell in der Realität ist.

Fazit

Eine Punktwolke liefert das Potenzial für ein großartiges Projekt. Doch erst durch professionelle Klassifizierung, intelligente Filterung, die Wahl der passenden Endformate und eine konsequente Verifizierung wird aus bunten Punkten ein verlässliches Geländemodell, mit dem Sie sicher planen und bauen können.
